资源拓扑

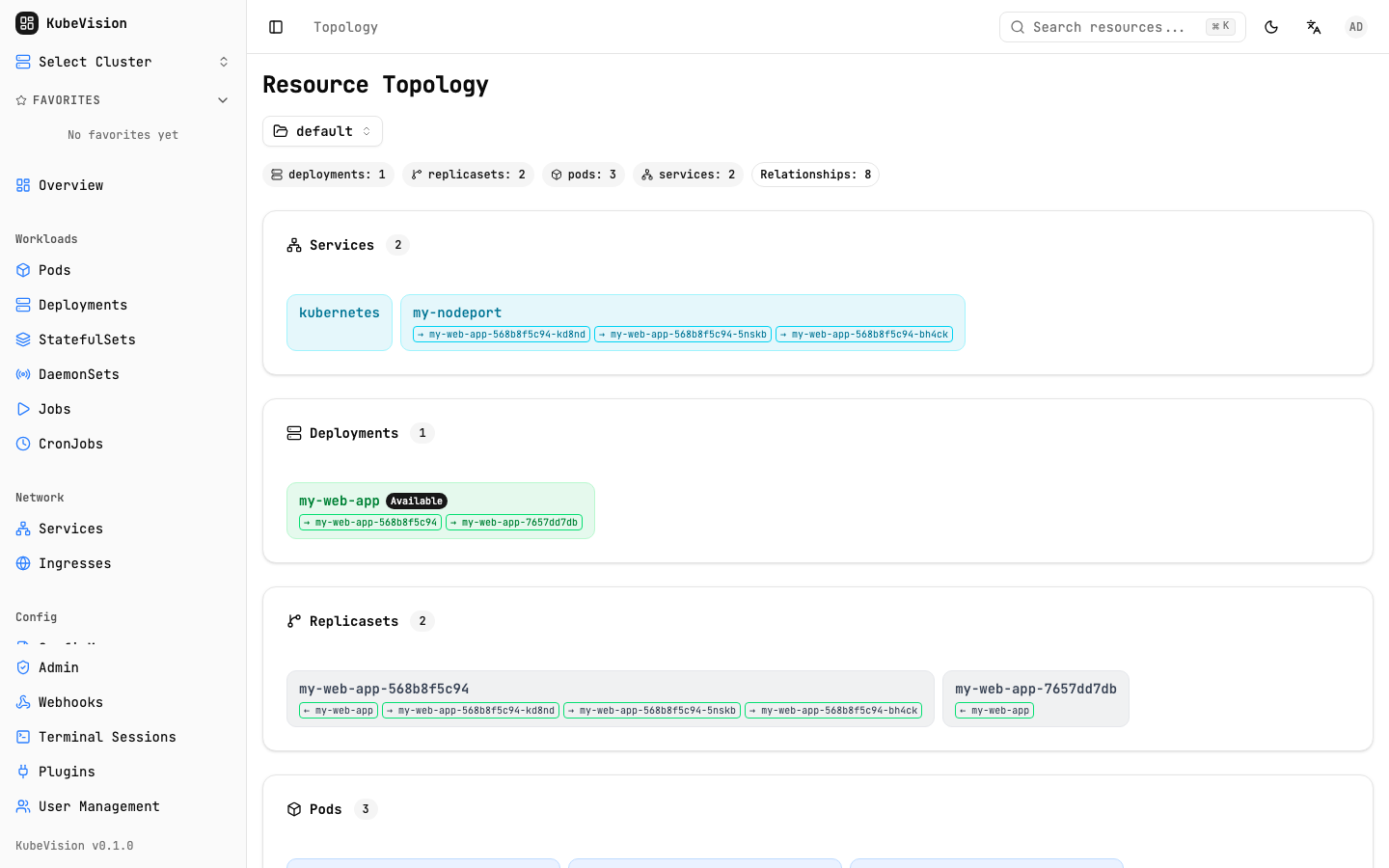

拓扑视图为任意资源渲染一个可交互的所有权关系图，让您一眼就能理解 Kubernetes 对象之间的关联关系。

打开拓扑视图​

  1. 打开任意资源的详情页（Deployment、Service、Pod 等）
  2. 点击 Topology 标签

图形使用 Informer 缓存中已有的数据立即渲染，无需额外的 API 请求。

所有权关系​

KubeVision 通过 metadata.ownerReferences 和常见的标签选择器来追踪所有权关系：

Deployment ──owns──▶ ReplicaSet ──owns──▶ Pod
                                           │
CronJob ──owns──▶ Job ──owns──▶ Pod        │
                                           │
Service ──selects──▶ Endpoints ──▶ Pod ◀──┘
                                           │
PersistentVolumeClaim ──bound──▶ PersistentVolume

支持的关系类型​

来源关系目标
Deployment拥有ReplicaSet
ReplicaSet拥有Pod
StatefulSet拥有Pod
DaemonSet拥有Pod
Job拥有Pod
CronJob拥有Job
Service选择Pod
Ingress路由到Service
PVC绑定到PV

图形交互​

交互方式操作效果
点击节点在右侧面板中打开资源详情
滚轮放大 / 缩小
拖拽背景平移视口
拖拽节点重新定位节点（布局不会保存）
双击节点跳转到完整的资源详情页

节点颜色说明​

颜色状态含义
绿色Running / Available / Bound
黄色Pending / Progressing
红色Failed / Error / Terminating
灰色Unknown 或无状态条件

使用场景​

  • 排查故障 Deployment — 立即查看哪些 Pod 处于错误状态，无需逐个导航
  • 追踪流量路径 — 沿 Ingress → Service → Pod 的链路验证路由配置
  • 审查存储 — 确认 Namespace 内 PVC/PV 的绑定状态
提示

对于副本数较多的大规模 Deployment，图形会将 Pod 分组并显示数量徽标，以保持视图的可读性。
